"CHI", so heißt der über einen Zeitraum von zwei Jahren entwickelte Röhrenverstärker von meinem etwas chaotischen Studienfreund (Patrick @lias Goerli) und meiner durchgeknallten Wenigkeit (Mario @lias BimpfMC). Inzwischen sind wir beide fleißig arbeitende Ingenieure, die es einfach nicht lassen können hin und wieder mal den Lötkolben in die Hand zu nehmen und dieses oder jenes Schmuckstück zu zaubern.

6x6L6GC als Endröhren und 2x6SN7 als Vorstufen- und Phasendrehröhren schmücken den Tube-Amp pro Kanal. Aufgebaut in Dual Mono Push Pull, Class AB, liefert das Prachtstück eine Sinusleistung von 120W pro Kanal an 4Ohm und 8Ohm. Anfangs in Ultralinearprinzip aufgebaut, haben wir uns dann doch entschlossen einen normalen Pentodenbetrieb zu verwirklichen, was uns bis jetzt viel Freude mit der 6L6GC eingebracht hat. Das Eingangssignal wird über einen Burr Brown PGA an die Vorstufe geführt. Dieser IC wird oft in High End Verstärkern verwendet und hat hervorragende Audio-Eigenschaften. Die Lautstärke wird mittels eines Alps Drehgebers (Endlos Encoder) geregelt, wobei die Steuerung über einen Mikrocontroller realisiert wurde. Hierbei kommt ein Atmel Mega16 zum Einsatz. Die durch den Drehgeber zur Verfügung gestellten Lautstärkeinformationen werden über eine SPI Verbindung an den PGA gesendet (Serial Peripheri Interface). Zur besseren Darstellung gibt es im Frontpanel ein LCD, welches ein VU-Meter, die gestellte Lautstärke und den BIAS darstellen kann. Die volle Kraft wird dann über zwei angefertigte Übertrager der Firma Müller Elektrotechnik GmbH ausgekoppelt.

+ Dem *.pdf-Dokument kann der Frequenzgang der letzten Version entnommen werden. Hierbei ist zu beachten, dass der Frequenzgang bei 100W aufgenommen wurde! Bei kleineren Leistungen erweitert sich der Frequenzgang entsprechend:

--> Frequenzgaenge_CHI_Endversion_100W.pdf <--

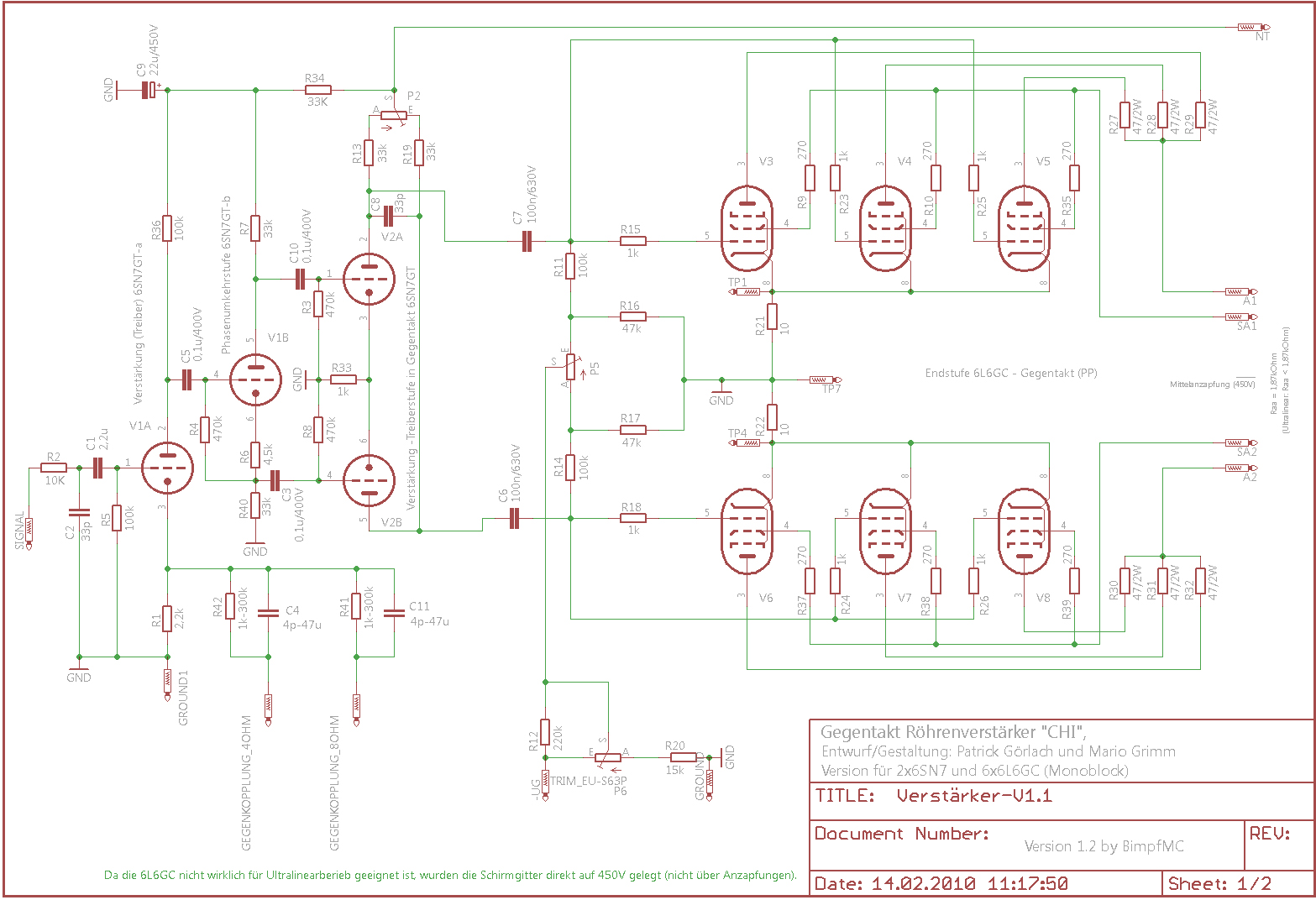

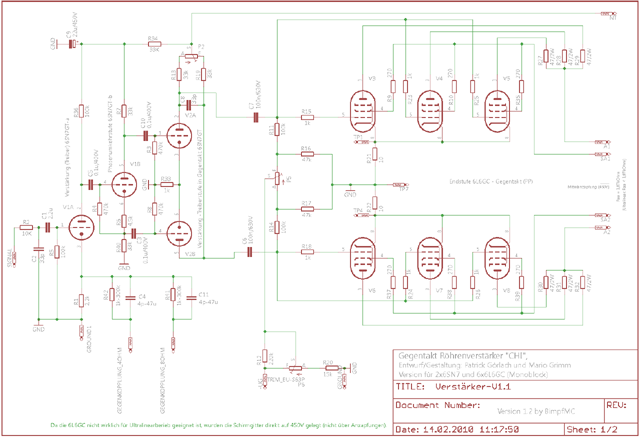

+ Nachfolgend ist der Schaltplan zur Verstärkerplatine und zur Spannungsversorgung dargestellt. Zum Vergrößern einfach auf das jeweilige Image klicken.

+ Und so sieht das Exemplar mit dem wohltuenden Ohrenschmaus aus:

+ Kleine Fotostrecke:
