Der Push Pull Röhrenvollverstärker mit 2xKT88 und 2x6SN7 pro Kanal ist in reinem Class A ausgeführt. Es wird ein Auto-Bias mittels R-C-Kombination an den Kathoden verwendet. Die Schaltung basiert auf einer älteren Vorlage eines Genalex-Verstärkers und wurde an die heutigen Gegebenheiten entsprechend angepasst. So wurde beispielsweise die komplette Spannungsversorgung neu konzipiert und es wurden geänderte Tiefpässe (Koppelkondensatoren 220nF und 470k Widerstände) eingesetzt. Als Übertrager wurden M102 Kerne in HighEnd-Qualität der Firma Ritter ausgewählt, der starke Trafo wurde bei Amplimo bestellt (siehe hier auch das *.pdf zur Trafodimensioniereung). Die Leiterplatten wurden zweilagig gefertigt, als Poti kam ein HighEnd Audiopoti in Stereoausführung der Firma Alps zum Einsatz. Viel Spass beim durchstöbern der Seite :-) ...

+ Fotostrecke des KT88, die Trafohauben und der Drehknopf fehlen teilweise noch, sind aber bei Tubeaudio bestellt (super sympathische Leute!!!):

+ Original Genalex Schaltplan:

+ Vorüberlegung und Dimensionierung des Netztrafos::

--> Dimensionierung Netzteil KT88.pdf <--

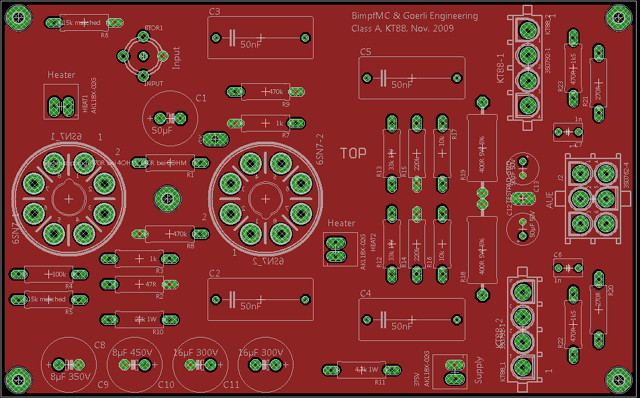

+ Layout zur Vorstufenplatine, die Endröhren werden direkt verdrahtet (Top und Bottom Layer):

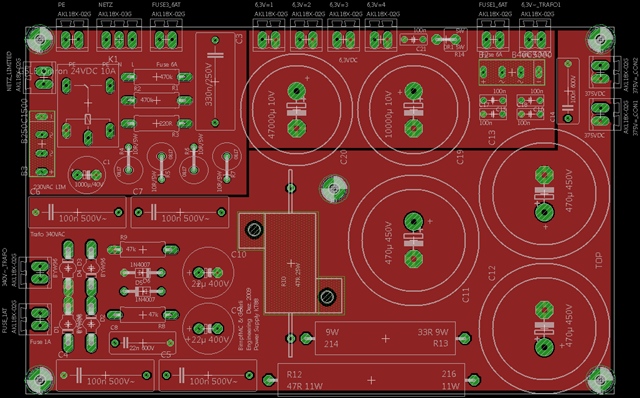

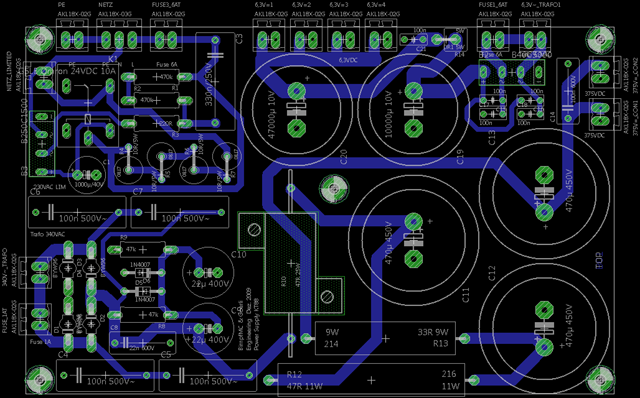

+ Layout zum Netzteil (Top und Bottom Layer). Da der Verstärker in der Aufwärmphase den Trafo im Leerlauf betreibt, stellt sich für mehrere Sekunden eine Sekundärspannung von ca. 480V ein. Die Glättungselkos wurde daher von 450V auf 500V Typen geändert:

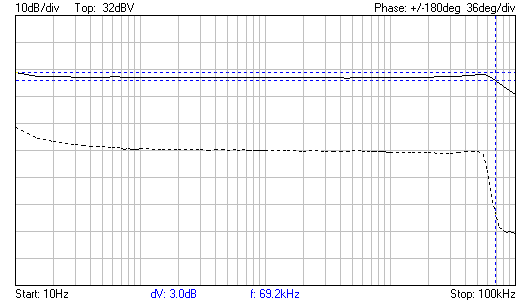

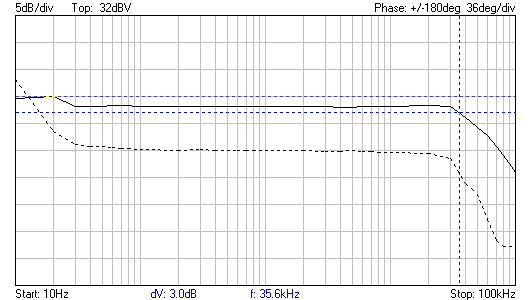

+ Und hier die fantastischen Frequenzgänge des fertigen Verstärkers jeweils bei 16%, 50% und 100% Aussteuerung des Verstärkers:

16% -->

50% -->

100% -->
